Почему КИПиА на очистных — это не «доп опция», а страховка
Очистные сооружения работают в реальных условиях: скачки притока, сезонные изменения состава стоков, износ насосов и арматуры, человеческий фактор. Большая часть аварий и претензий от контролирующих органов возникает не «вдруг», а из-за того, что проблема копится неделями: растёт мутность, падает pH, расход «гуляет», уровни в резервуарах подходят к критическим.
Правильно подобранная КИПиА на очистных — это система раннего предупреждения. Она помогает:
- вовремя увидеть отклонения и не допустить аварийного сброса;
- держать стабильное качество воды на выходе;
- экономить электроэнергию (насосы/воздуходувки);
- вести журналы контроля и спокойно проходить проверки.

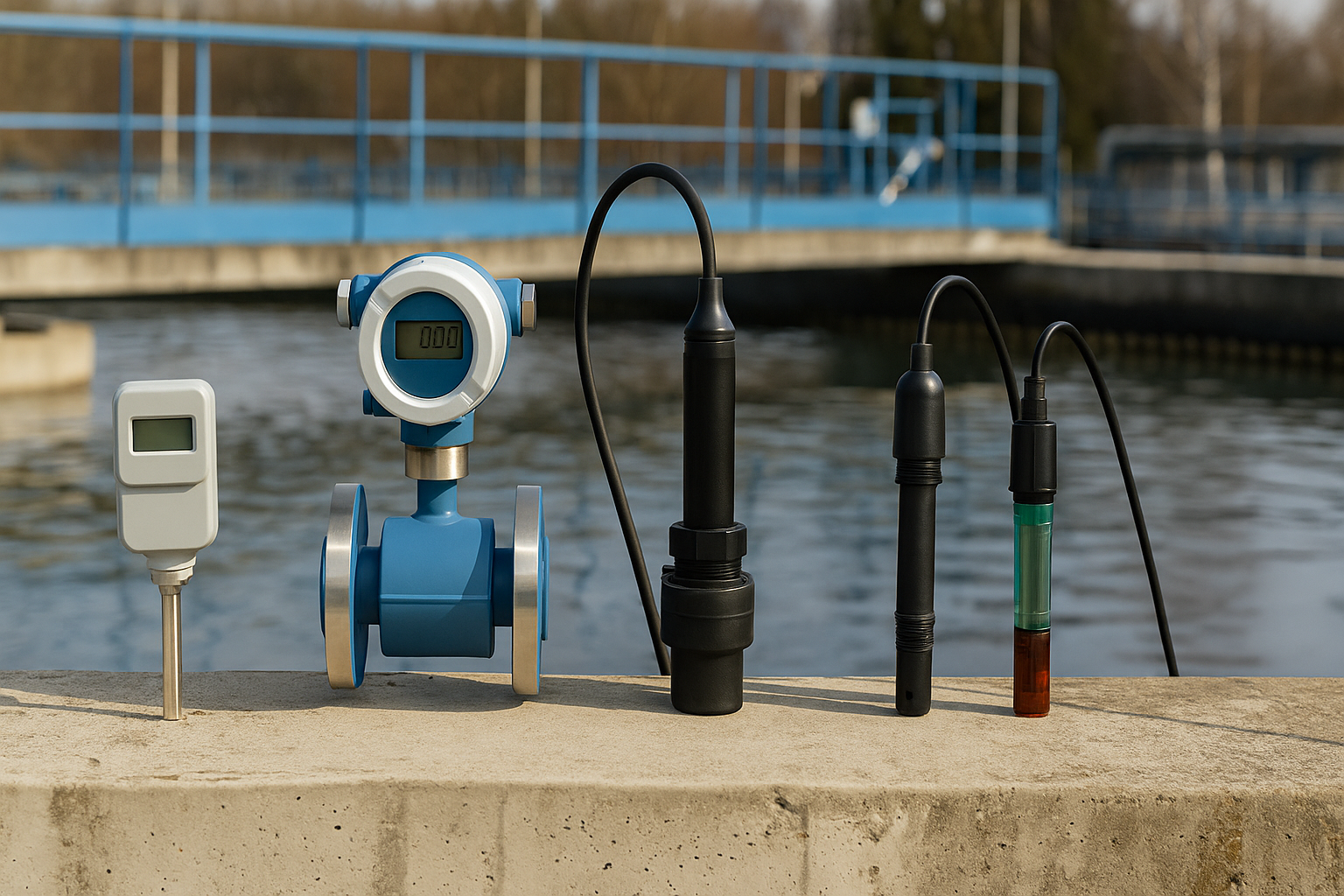

Ниже разберём датчики, которые реально дают максимум пользы: уровень, расход, мутность, pH, ORP.
Какие риски закрывает измерение: простая карта «проблема → датчик»
- Переливы, затопление КНС, сухой ход насосов → датчик уровня
- Незаметные утечки, неверный баланс притока/сброса, перерасход реагентов → расходомер воды
- Проблемы с осветлением/фильтрацией, прорыв взвеси → датчик мутности
- Коррозия, срыв коагуляции/нейтрализации, токсичная среда для биологии → pH метр
- Неправильный режим окисления/восстановления, ошибки хлорирования/дозирования → ORP датчик
Датчики уровня: первая линия защиты от аварий
Зачем нужны. Уровень — главный сигнал для КНС, приёмных камер, усреднителей, отстойников, резервуаров чистой воды. Один «зависший» поплавок может привести к переливу, затоплению электрооборудования и остановке станции.
Где ставят датчики уровня на очистных
- приёмная камера/усреднитель (управление насосами, защита от перелива);
- КНС (аварийные уровни, включение резервного насоса);
- отстойники/иловые камеры (контроль накопления);
- резервуары чистой воды (защита от сухого хода подачи).
Что выбрать: поплавок, гидростатика, ультразвук, радар
- Поплавковые — простые и дешёвые, но боятся налипания и механических помех. Хороши как резервный аварийный уровень.
- Гидростатические (погружные) — точные, устойчивые к пене, но требуют корректной установки и периодической проверки.
- Ультразвуковые — удобны без контакта, но чувствительны к парообразованию, пене и турбулентности.
- Радарные — самые стабильные при сложных средах, хорошо «видят» уровень даже при пене (в зависимости от модели).
Практика: на критических узлах лучше использовать схему «основной датчик + аварийный» (например, гидростатика + поплавок).
Расходомер воды: чтобы видеть реальную картину, а не «на глаз»
Зачем нужен. Без измерения расхода невозможно точно понимать нагрузку на очистные, корректно дозировать реагенты и доказывать соответствие по сбросу. Расходомер воды — один из самых «штрафосберегающих» приборов.
Где ставят расходомеры
- на входе (приток): оценка нагрузки, планирование режимов;
- на выходе (сброс): контроль фактического объёма;
- на линиях реагентов и промывок: точное дозирование;
- на рециркуляциях: возврат активного ила, возврат промывных вод.
Какие типы расходомеров применяют чаще всего
- Электромагнитные — лучший выбор для сточных вод, если жидкость проводит ток. Дают стабильную точность, мало обслуживаются.
- Ультразвуковые (накладные или врезные) — удобны при монтаже без остановки трубы, но важно правильно выбрать место установки и обеспечить прямые участки.
- Вихревые/турбинные — чаще на чистых средах, для стоков применяются реже из-за загрязнений.
Практика: для сточных вод чаще всего выигрывает «электромагнит + правильная обвязка (прямые участки, заземление, без воздуха в трубе)».
Датчик мутности: быстрый индикатор проблем на выходе
Зачем нужен. Мутность — это «зрение» очистных. Если мутность растёт, значит:
- пошёл прорыв взвеси из отстойника;
- фильтры не справляются/засорены;
- нарушилась коагуляция/флокуляция;
- сбился режим промывки.
Где ставят датчики мутности
- после отстойника перед фильтрами (контроль качества осветления);
- после фильтров (качество на выходе);
- на линии промывных вод (оптимизация циклов промывки).
На что смотреть при выборе
- диапазон измерения (для питьевой и технологической воды обычно нужны низкие NTU, для стоков — шире);
- способ монтажа (врезка, проточная ячейка, погружной);
- защита от обрастания (щётка/ультразвук/промывка);
- требования к чистке и калибровке.
Практика: если мутность используется как «аварийный триггер», закладывайте простую автоматику: при превышении порога — переключение на резерв/рециркуляция/увеличение промывки.
pH метр: «здоровье» процесса и защита оборудования
Зачем нужен. pH влияет буквально на всё: эффективность коагуляции, работу биологии, коррозию труб и насосов, безопасность персонала. pH-перекос легко приводит к срыву очистки и штрафам.
Где ставят pH датчики
- на входе (раннее обнаружение залповых сбросов);
- после узла нейтрализации (контроль дозирования кислоты/щёлочи);
- перед биологией (защита активного ила);
- на выходе (контроль соответствия сброса).
Что важно в эксплуатации pH
- регулярная калибровка буферными растворами;
- чистка электрода от загрязнений;
- корректная температура (часть датчиков имеет компенсацию);
- правильная установка (избегать застойных зон и пузырьков воздуха).
Практика: pH — один из приборов, который «врёт» именно из-за обслуживания. График калибровки и чистки должен быть таким же обязательным, как замена фильтров.
ORP (ОВП): когда нужен и почему его любят технологи
Что такое ORP. ORP (Oxidation-Reduction Potential) — показатель окислительно-восстановительного потенциала. Он помогает оценить, «окислительная» среда или «восстановительная». На очистных ORP особенно полезен там, где есть:
- дозирование окислителей/дезинфектантов (например, гипохлорит, пероксид);
- процессы, связанные с нитрификацией/денитрификацией (косвенный контроль режимов);
- контроль качества дезинфекции и риска образования запахов.
Где ставят ORP датчики
- в контактных ёмкостях дезинфекции;
- в биореакторе при режимах нитри/денитри (вместе с DO и аммонием, если есть);
- на линии, где важно контролировать «перебор» реагента.
Практика: ORP не заменяет лабораторию, но отлично показывает тренды и помогает автоматике не «переливать» реагенты.
Как собрать минимальный «умный набор» КИПиА для типовых очистных
Если бюджет ограничен, лучше поставить базовые датчики правильно, чем много — но «для галочки».
Минимальный набор, который чаще всего окупается:
- 2 уровня на КНС (рабочий + аварийный);
- расходомер на входе и на сбросе;
- датчик мутности после фильтрации/на выходе;
- pH на входе и после нейтрализации (или на выходе);
- ORP в узле дезинфекции (если есть реагенты).
Автоматизация и журналы: как КИПиА помогает пройти проверку
Контролёры и внутренние аудиторы любят не «слова», а доказательства. КИПиА даёт:
- архив трендов (уровень/расход/мутность/pH/ORP);
- события аварий и действия оператора;
- отчёт по расходу реагентов и времени промывок;
- подтверждение стабильности качества воды.
Совет: храните тренды минимум 3–12 месяцев и делайте простые еженедельные отчёты — это снижает стресс при любых разбирательствах.
Типовые ошибки внедрения датчиков и как не потерять деньги
- Неправильное место установки (вихрение, пузыри, нет прямых участков) → прибор показывает «ерунду».
- Нет обслуживания (pH/ORP и мутность особенно) → датчики «слепнут».
- Нет резервирования на критике → один отказ = авария.
- Нет привязки к алгоритму → данные есть, реакции нет.
- Слабая защита кабелей и шкафов → коррозия, ложные аварии, простои.
Чек-лист: как выбрать КИПиА «под ключ»
- Опишите критические точки: где перелив/срыв качества = авария.
- Выберите типы датчиков под среду: жир, пена, мутность, температура.
- Продумайте монтаж: прямые участки, доступ для чистки, байпас-ячейки.
- Заложите обслуживание: график, реагенты для калибровки, запасные электроды.
- Настройте автоматику: пороги, аварийные сценарии, уведомления.
- Организуйте архив и отчётность: тренды, журналы, резервное хранение.
Итог: 5 датчиков, которые реально «спасают»
Если говорить честно, от аварий и штрафов чаще всего спасают не «суперсложные системы», а дисциплина и базовые измерения: уровень, расход, мутность, pH и ORP. Эти приборы дают раннее предупреждение, помогают автоматике реагировать вовремя, снижают перерасход энергии и реагентов и создают доказательную базу качества. А главное — делают работу очистных предсказуемой: без сюрпризов, переливов и неприятных разбирательств.
