Водоподготовка для котельных: умягчение, обезжелезивание и деаэрация питательной воды
Качество питательной воды — определяющий фактор надёжности и экономичности любого котла. Накипь, кислородная коррозия, шламообразование и унос солей с паром — всё это прямые следствия неправильной водоподготовки, которые ежегодно приводят к авариям, внеплановым остановам и миллиардным потерям в казахстанской энергетике и промышленности. Требования к качеству питательной воды для котлов значительно строже, чем для питьевой воды: жёсткость — не более 0,05–0,1 мг-экв/л (против нормы питьевой воды 7 мг-экв/л), железо — не более 0,02–0,05 мг/л (против 0,3 мг/л), а содержание растворённого кислорода — менее 0,02–0,05 мг/л. Добиться таких показателей позволяет только комплексная схема водоподготовки, включающая обезжелезивание, умягчение и деаэрацию.
Почему некачественная вода разрушает котёл: цифры и механизмы
- Источник: соли жёсткости CaCO₃, CaSO₄, Mg(OH)₂
- Образуется на теплообменных поверхностях при нагреве
- 1 мм накипи → +10–12% расход газа
- 3–5 мм → перегрев, деформация и разрыв труб
- Снижение КПД котла на 10–30%
- Источник: растворённый O₂ в питательной воде
- Точечные язвы на поверхности котла и трубопроводов ГВС
- При O₂ >0,05 мг/л коррозия в 5–10 раз интенсивнее нормы
- Продукты коррозии (Fe, Cu) загрязняют пар и конденсат
- Главная причина ранних отказов котлов
- Источник: высокая щёлочность котловой воды + концентрирование у заклёпок, вальцовочных швов
- Характерна для паровых котлов высокого давления
- Требует контроля pH и скорости непрерывной продувки
- Предотвращается поддержанием фосфатного режима
- Источник: железо, взвесь, нефтепродукты, кремниевая кислота
- Шлам оседает в нижних коллекторах — снижает теплообмен
- Уноска солей с паром загрязняет пароперегреватели и турбины
- Кремниевая кислота (SiO₂) образует твёрдую непористую накипь
Нормативы качества питательной воды для котлов в Казахстане
Требования к качеству питательной воды для котлов установлены руководящим документом РД 24.031.120-91 «Нормы качества питательной и котловой воды паровых стационарных котлов», а также правилами технической эксплуатации котельных. В Казахстане действуют нормы, гармонизированные с нормативами ГОСТ и техническими регламентами Таможенного союза.
| Показатель | Водогрейный котёл до 115°C | Паровой котёл до 0,9 МПа | Паровой котёл 0,9–4 МПа | Паровой котёл >4 МПа |
|---|---|---|---|---|
| Жёсткость общая, мг-экв/л | ≤ 0,1 | ≤ 0,05 | ≤ 0,01 | ≤ 0,005–0,001 |
| Железо общее Fe, мг/л | ≤ 0,05 | ≤ 0,05 | ≤ 0,03 | ≤ 0,01–0,005 |
| Растворённый кислород О₂, мг/л | ≤ 0,05 | ≤ 0,05 | ≤ 0,02 | ≤ 0,005–0,001 |
| pH при 25°C | 8,0–9,5 | 8,5–10,5 | 8,5–9,5 | 8,5–9,0 |
| Кремниевая кислота SiO₂, мг/л | не нормируется | ≤ 5 | ≤ 0,5–1,5 | ≤ 0,02–0,1 |
| Нефтепродукты, мг/л | ≤ 1,0 | ≤ 1,0 | ≤ 0,5 | ≤ 0,1 |
| Прозрачность, см (шрифт) | ≥ 30 | ≥ 30 | ≥ 30 | ≥ 40 |
Жёсткость питательной воды 0,05 мг-экв/л — это в 140 раз строже нормы питьевой воды (7 мг-экв/л). Обычный бытовой умягчитель даёт остаточную жёсткость 0,1–0,3 мг-экв/л, что для котла недостаточно. Для котельных обязателен специализированный H-Na-катионитный умягчитель с контролем жёсткости на выходе. Ни угольный фильтр, ни механическая фильтрация, ни магнитные умягчители этой задачи не решают.

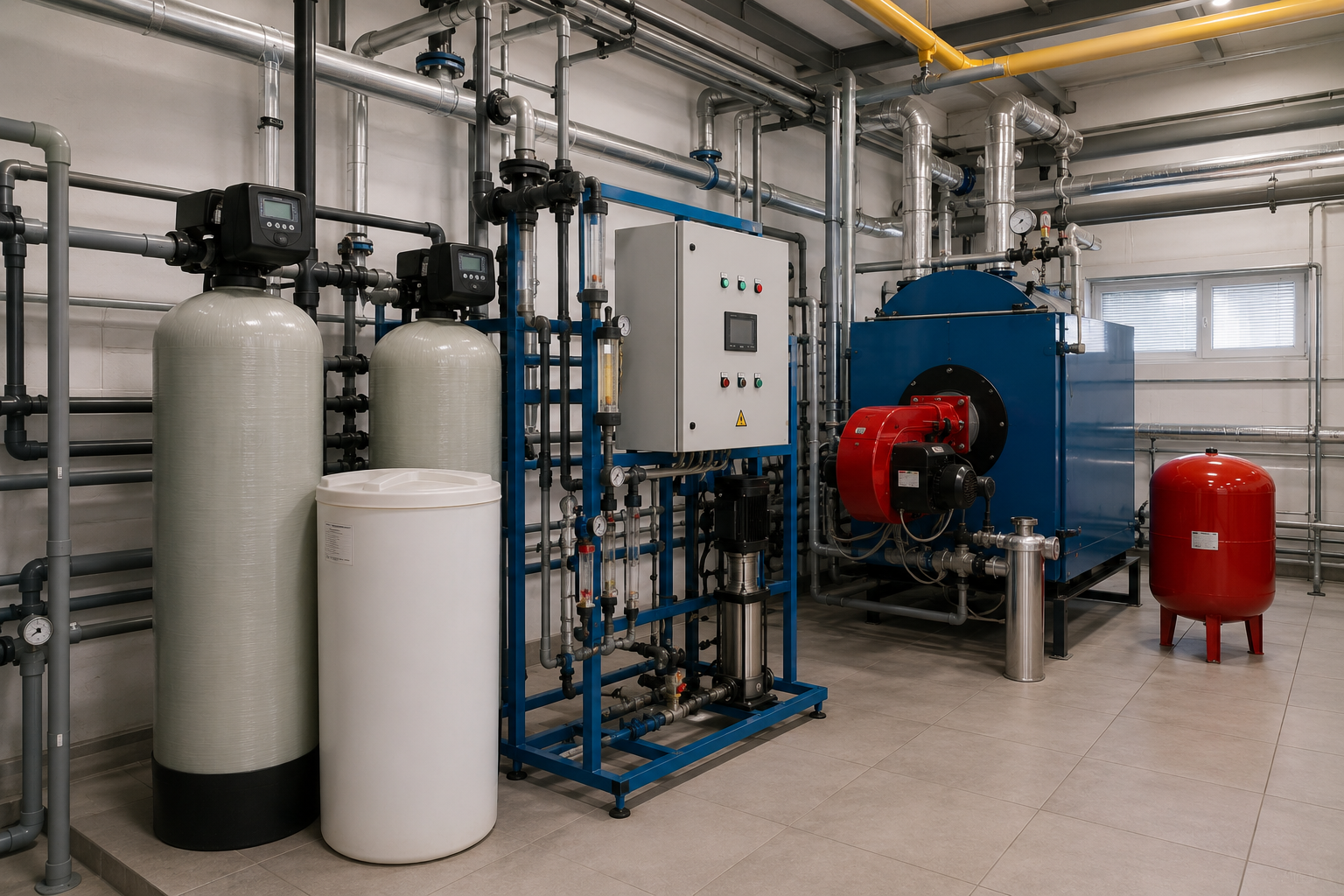

Типовая схема водоподготовки для котельной
Ступень 1: Обезжелезивание питательной воды
Удаление железа — первая обязательная ступень водоподготовки для котельных. При содержании Fe выше 0,05 мг/л железо осаждается на теплообменных поверхностях котла в виде плотной окалины, а также «отравляет» катионитные смолы умягчителя, необратимо снижая их ионообменную ёмкость. Последствие — либо пропуск жёсткости через умягчитель, либо необходимость досрочной замены смолы.
| Концентрация Fe в исходной воде | Метод обезжелезивания | Остаточное Fe на выходе |
|---|---|---|
| До 3 мг/л, pH ≥7,0 | Эжекторная аэрация + каталитический фильтр (Birm, Mangalas) | ≤ 0,05 мг/л |
| 3–10 мг/л, pH ≥6,8 | Компрессорная аэрация + каталитический фильтр МФО-47 или Greensand | ≤ 0,02–0,05 мг/л |
| Выше 10 мг/л или органокомплексное Fe | Дозирование KMnO₄ или H₂O₂ + осветлительный фильтр + каталитический фильтр Filox | ≤ 0,02 мг/л |
Марганец опасен для котлов не менее железа. Марганец (Mn) образует твёрдые, практически нерастворимые отложения MnO₂ на теплообменных поверхностях. ПДК марганца для питательной воды котлов — 0,01–0,05 мг/л. Обезжелезивание и деманганация всегда выполняются в единой системе, поскольку железо и марганец, как правило, присутствуют в скважинной воде одновременно.
Ступень 2: Умягчение воды для котла
Умягчение питательной воды — ключевая ступень предотвращения накипи. Для котельных применяется ионообменный метод: Na-катионитный фильтр заменяет ионы кальция Ca²⁺ и магния Mg²⁺ на ионы натрия Na⁺. Образовавшиеся соли натрия (NaHCO₃, Na₂SO₄, NaCl) не образуют накипи и легко удаляются продувкой котла.
Схемы ионообменного умягчения для котельных
| Схема | Принцип | Достигаемая жёсткость | Применение |
|---|---|---|---|
| Na-катионирование (одноступенчатое) | Один фильтр с Na-катионитом; регенерация NaCl | 0,01–0,1 мг-экв/л | Водогрейные котлы, паровые котлы до 0,9 МПа |
| Na-катионирование (двухступенчатое) | Два последовательных фильтра; второй работает «на вытяжку» остатков жёсткости | 0,005–0,01 мг-экв/л | Паровые котлы 0,9–4 МПа при жёсткости исходной воды выше 5 мг-экв/л |
| H-Na-катионирование (параллельное) | Часть потока через H-катионит (кислая вода), остаток через Na-катионит; смешение даёт нейтральную умягчённую воду со сниженной щёлочностью | 0,01–0,05 мг-экв/л | Котлы с высокой карбонатной жёсткостью исходной воды; снижает вспенивание котловой воды |
| Обратный осмос + доумягчение | RO снижает минерализацию на 97–99%, ионообменник доводит жёсткость до нормы | ≤ 0,001 мг-экв/л | Высоконапорные паровые котлы (>4 МПа), ТЭЦ, энергетические установки |
Как рассчитать производительность умягчителя для котельной
Производительность умягчителя рассчитывается по расходу питательной воды с учётом непрерывной и периодической продувки котла. Расход питательной воды = паропроизводительность котла + потери конденсата + продувка (обычно 3–10% от паропроизводительности). Объём смолы подбирается из условия межрегенерационного пробега не менее 8–24 часов. Для котельных с несколькими котлами умягчители выполняются дуплексными (поочерёдная работа) для непрерывной подачи умягчённой воды без остановки на регенерацию.
Соль для регенерации умягчителя в котельной должна быть таблетированной или гранулированной NaCl высокой степени чистоты (не менее 99,5%). Использование технической соли с примесями Ca²⁺ и Mg²⁺ снижает эффективность регенерации и ресурс смолы. Периодичность регенерации — по счётчику расхода или по результатам контроля жёсткости на выходе.
Ступень 3: Деаэрация — удаление растворённого кислорода
Деаэрация — наиболее специфичная и часто недооцениваемая ступень водоподготовки для котельных. Растворённый в питательной воде кислород является главной причиной питтинговой (точечной) коррозии поверхностей нагрева котла, трубопроводов и конденсатопроводов. Коррозия, вызванная кислородом, в 5–10 раз интенсивнее общей электрохимической коррозии. Углекислый газ CO₂, также растворённый в питательной воде, создаёт кислую среду (pH снижается до 5–6), которая активирует коррозию конденсатных трубопроводов.
Методы деаэрации питательной воды
-
TТермическая деаэрация (атмосферный деаэратор) — основной метод для паровых котлов.
Питательная вода нагревается до температуры кипения при атмосферном давлении (100°C) или при избыточном давлении 0,02–0,12 МПа (температура 104–120°C). При этом растворимость газов в воде падает практически до нуля по закону Генри. Выделяющийся пар с растворёнными газами отводится через выпар. Достигаемый результат: O₂ ≤ 0,02 мг/л, CO₂ — практически 0. Применение: паровые котлы любого давления; основной вид деаэратора в котельных Казахстана. Требует наличия первичного пара для нагрева; при пуске котла — внешний источник пара или электропогрев. -
VВакуумная деаэрация — для водогрейных котлов и систем теплоснабжения.
При пониженном давлении (вакуум 0,02–0,05 МПа) температура кипения воды снижается до 50–70°C. Это позволяет деаэрировать воду без её полного нагрева до 100°C. Вакуум создаётся водяным эжектором или вакуумным насосом. Достигаемый результат: O₂ ≤ 0,03–0,05 мг/л. Применение: водогрейные котлы, тепловые пункты, системы отопления с закрытым контуром. Компактнее атмосферного деаэратора; не требует пара для нагрева (достаточно теплоносителя из сети). -
ХХимическое связывание кислорода (О₂-связыватели) — дополнение к термической деаэрации.
Химические реагенты-восстановители реагируют с остаточным растворённым O₂, переводя его в безопасные соединения. Применяются как вторая линия защиты после термической деаэрации или как основной метод при невозможности установки деаэратора. Основные реагенты: ТГПА (тетра-гидро-п-амино-фенол), гидразин N₂H₄ (только для закрытых контуров высоконапорных котлов при строгом контроле), карбогидразид, метилэтилкетоксим (МЕКО) для открытых и закрытых систем. Дозирование: пропорционально расходу питательной воды через насос-дозатор. -
ММембранная деаэрация — современная технология для компактных систем.
Вода проходит через половолоконные мембраны при пониженном давлении (вакуум) или в токе инертного газа. Газы диффундируют через мембрану и удаляются. Не требует нагрева до 100°C; компактный модуль; непрерывная работа без парового пространства. Достигаемый результат: O₂ ≤ 0,01–0,02 мг/л. Применение: высоконапорные котлы; фармацевтика; производства, где нагрев воды до 100°C недопустим.
Ступень 4: Химическое дозирование в котловую и питательную воду
После механической, ионообменной и тепловой обработки питательная вода проходит через блок химического дозирования. Реагенты вводятся непосредственно перед питательным насосом или в бак-аккумулятор питательной воды.
| Реагент | Назначение | Дозировка | Контролируемый параметр |
|---|---|---|---|
| Кислород-связыватель (ТГПА, карбогидразид, МЕКО) | Связывание остаточного O₂ после деаэрации; защита от питтинговой коррозии | 3–10 мг/л (в пересчёте на активное в-во) | О₂ в питательной воде ≤ 0,02 мг/л |
| Щёлочь (NaOH) или аминосодержащие реагенты | Коррекция pH питательной воды до 8,5–9,5; защита от CO₂-коррозии конденсатопроводов | по результатам pH-метрии | pH питательной воды 8,5–9,0 |
| Фосфаты (Na₃PO₄, Na₂HPO₄) | Фосфатный режим котловой воды — предотвращение сульфатной и силикатной накипи; перевод остатков Ca²⁺ в шлам | 15–30 мг/л в котловой воде | PO₄³⁻ в котловой воде 10–30 мг/л |
| Антискаланты (полимерные дисперсанты) | Ингибирование кристаллизации карбонатов и сульфатов на теплообменных поверхностях | 1–5 мг/л в питательную воду | Жёсткость котловой воды и визуальный осмотр при ревизии |
| Пеногасители (при вспенивании котловой воды) | Подавление вспенивания при повышенном содержании органики или щёлочности | 1–3 мг/л по необходимости | Качество пара, уноска |
Продувка котла: зачем нужна и как правильно рассчитать
Несмотря на водоподготовку, в котловой воде неизбежно происходит концентрирование солей: вода испаряется в виде пара, а растворённые вещества остаются. Для контроля концентрации солей применяется продувка — периодический или непрерывный сброс части котловой воды с заменой её питательной водой.
| Параметр | Непрерывная продувка | Периодическая продувка |
|---|---|---|
| Цель | Поддержание стабильного солесодержания и щёлочности котловой воды | Удаление шлама из нижних коллекторов котла |
| Режим | Постоянный, малый расход (1–5% от паропроизводительности) | Кратковременный (30–60 сек) 1–2 раза в сутки |
| Регулирование | По кондуктометру котловой воды или по норме (степень упаривания) | По регламенту ТО котла |
| Утилизация тепла | Теплообменник-утилизатор тепла продувки (греет питательную воду); экономия 3–7% тепла | Сброс через расширительный бак или охладитель в дренаж |
Рекомендуемая степень упаривания (отношение концентрации солей в котловой воде к концентрации в питательной воде) — 20–40 для котлов низкого и среднего давления. При превышении степени упаривания выше нормы необходимо увеличить продувку или улучшить качество питательной воды.
Полная схема водоподготовки для котельной: комплектация по типам котлов
| Тип котла | Необходимые ступени водоподготовки | Ключевые показатели контроля |
|---|---|---|
| Водогрейный котёл до 95°C (отопление жилых домов, ТП) | Механический фильтр → умягчитель (Na-катионит) → вакуумный деаэратор → дозирование ингибитора коррозии | Жёсткость ≤0,1 мг-экв/л; O₂ ≤0,05 мг/л; pH 8,0–9,5 |
| Паровой котёл до 0,9 МПа (промышленный пар, стерилизация) | Обезжелезивание → умягчитель (Na-катионит двухступенчатый) → атмосферный деаэратор → фосфатирование | Жёсткость ≤0,05 мг-экв/л; Fe ≤0,05 мг/л; O₂ ≤0,05 мг/л; pH 8,5–10,5 |
| Паровой котёл 0,9–4 МПа (технологический пар на производстве) | Обезжелезивание → H-Na-катионирование → атмосферный деаэратор → О₂-связыватель + фосфатирование | Жёсткость ≤0,01 мг-экв/л; Fe ≤0,03 мг/л; O₂ ≤0,02 мг/л; SiO₂ ≤1,5 мг/л |
| Энергетический паровой котёл >4 МПа (ТЭЦ, ТЭС) | Обезжелезивание → RO (первая ступень) → H-катионирование → деаэрация + химическая обработка + мембранная деаэрация | Жёсткость ≤0,001 мг-экв/л; О₂ ≤0,005 мг/л; SiO₂ ≤0,05 мг/л; полный физхиманализ ежечасно |
Контроль качества воды в котельной: что и как часто проверять
| Точка контроля | Показатели | Периодичность |
|---|---|---|
| Выход умягчителя (питательная вода) | Жёсткость общая (экспресс-тест или лаборатория) | Не реже 2 раз в смену |
| Питательная вода | pH, O₂ (амперометрия или реагентный тест), Fe, прозрачность | Ежедневно |
| Котловая вода | pH, щёлочность, солесодержание (кондуктивность), PO₄³⁻ (при фосфатном режиме) | Каждые 4–8 часов (в зависимости от давления) |
| Конденсат (при возврате в систему) | pH, Fe, нефтепродукты (визуально), O₂ | Ежедневно — еженедельно |
| Расширенный химический анализ питательной и котловой воды | Жёсткость, Fe, Mn, SiO₂, хлориды, сульфаты, щёлочность, O₂, нефтепродукты | Ежемесячно — ежеквартально (аккредитованная лаборатория) |
Контроль жёсткости питательной воды — обязательный элемент эксплуатации котла по Правилам технической эксплуатации тепловых энергоустановок и требованиям Ростехнадзора / Государственного энергетического надзора РК. Отсутствие журнала химического контроля воды при проверке является основанием для приостановления эксплуатации котла и административного штрафа. KMGWI предоставляет помощь в организации химического контроля воды в котельной.
Часто задаваемые вопросы о водоподготовке для котельных
Можно ли использовать обычный бытовой умягчитель для котельной?
Бытовой умягчитель на смоле с автоматической регенерацией в принципе подходит по технологии, но не по характеристикам. Во-первых, его производительность рассчитана на бытовое потребление (0,5–1,5 м³/ч), а котельной нужно, как правило, 2–10 м³/ч и более. Во-вторых, бытовые умягчители не имеют дублирующего (дуплексного) исполнения — во время регенерации (30–60 минут) котёл будет получать неумягчённую воду. В-третьих, в бытовых системах нет контроля жёсткости на выходе с сигнализацией. Для котельной нужен промышленный умягчитель с дуплексной схемой и контрольно-измерительными приборами.
Нужен ли деаэратор для водогрейного котла?
Для большинства водогрейных котлов в системах закрытого теплоснабжения (при правильной работе системы без подсоса воздуха) химического связывания кислорода достаточно. Однако при открытой системе теплоснабжения, при частых подпитках сети (потери конденсата) или при кислородной коррозии трубопроводов — вакуумный деаэратор обязателен. Признак проблемы с кислородом: «рыжая» горячая вода из кранов, ржавые подтёки на батареях, частые свищи в стальных трубах теплосети.
Как часто нужно регенерировать катионитный умягчитель котельной?
Периодичность зависит от объёма смолы, исходной жёсткости воды и расхода питательной воды. Типично — 1 раз в 8–24 часа при жёсткости исходной воды 5–10 мг-экв/л. Современные умягчители с автоматическими клапанами Clack, Runxin или Fleck запускают регенерацию по счётчику расхода — это предпочтительнее регенерации по таймеру, так как учитывает фактическое потребление воды.
Что произойдёт, если не делать водоподготовку в котельной?
При жёсткой воде накипь образуется за 1–3 отопительных сезона. При толщине накипи 3–5 мм возможен аварийный перегрев и разрыв труб котла — это чрезвычайная ситуация с угрозой жизни персонала и разрушением оборудования. Кроме того, каждый миллиметр накипи увеличивает расход газа на 10–12%: при нынешних ценах на газ это быстро превысит стоимость системы водоподготовки. Химическая очистка котла от накипи (кислотная промывка) стоит от 500 000 тенге и выше — регулярная водоподготовка дешевле.
