Канализационная насосная станция (КНС): устройство, монтаж и обслуживание
Канализационная насосная станция (КНС) — это инженерное сооружение, предназначенное для принудительной перекачки сточных вод в тех случаях, когда самотёчный отвод невозможен по рельефу местности или технико-экономическим соображениям. КНС применяются при строительстве жилых комплексов, промышленных предприятий, дорог, загородных посёлков и объектов инфраструктуры по всему Казахстану. Купить КНС в Алматы, организовать её монтаж и последующее обслуживание — задача, требующая профессионального подхода и опыта в области водоотведения.
Что такое КНС и где она применяется

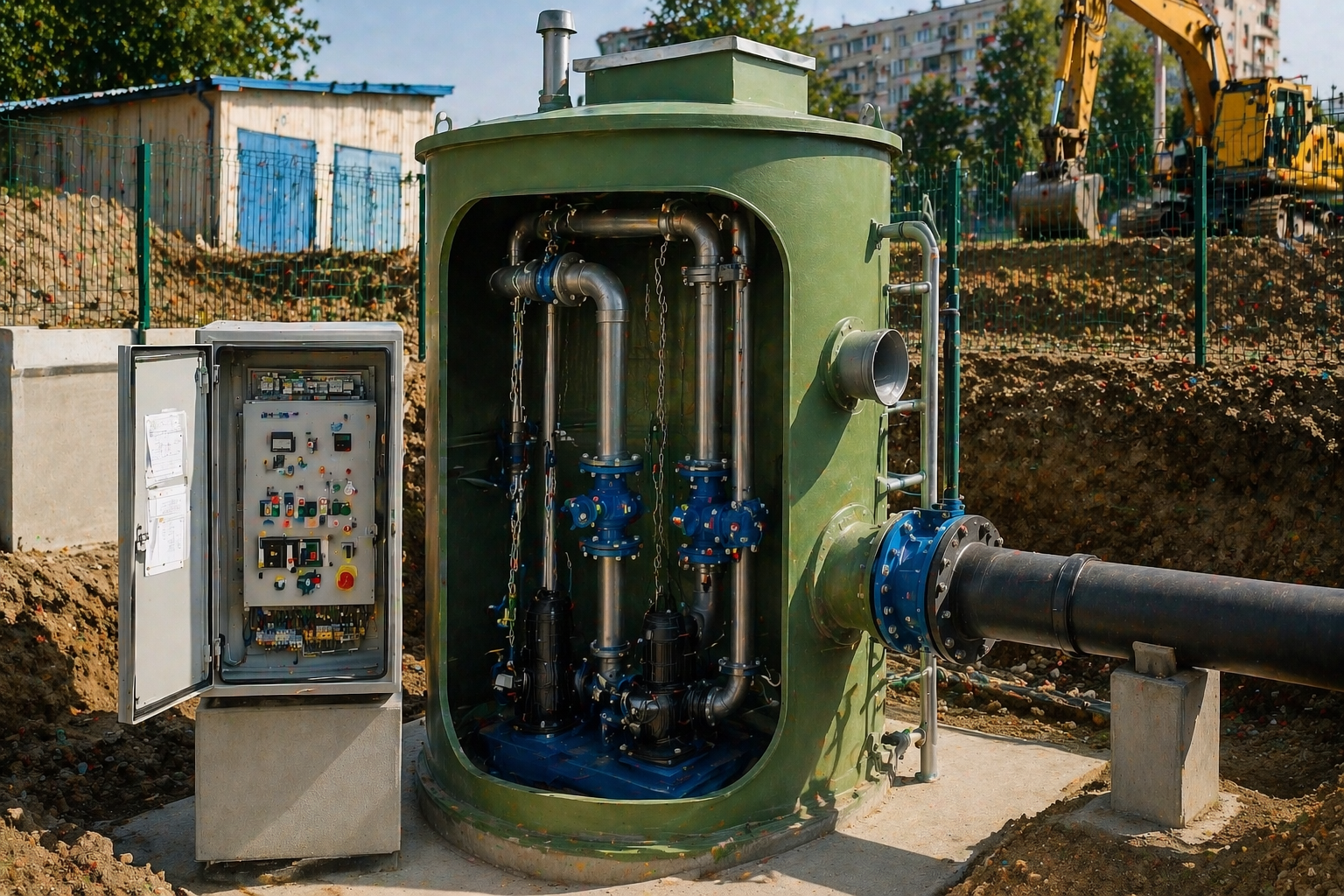

Канализационная насосная станция — это комплекс, включающий резервуар-накопитель, насосное оборудование, трубопроводную обвязку, электрощит управления и автоматику. Главная задача КНС — принять сточные воды самотёком, накопить до рабочего объёма и перекачать их в вышележащий коллектор или на очистные сооружения.
Без канализационной насосной станции невозможно организовать водоотведение в следующих ситуациях:
- Рельеф местности не позволяет проложить трубу с уклоном в сторону коллектора
- Объект расположен ниже уровня городской канализационной сети
- Прокладка самотёчного коллектора требует слишком глубокого заложения и нерентабельна
- Необходимо перекачать стоки на большое расстояние (1–10 км и более)
- Расширение существующей канализационной системы населённого пункта
Устройство канализационной насосной станции
Конструкция КНС включает несколько взаимосвязанных узлов, каждый из которых выполняет определённую функцию:
| Узел КНС | Назначение и описание |
|---|---|
| Резервуар-накопитель | Приёмная ёмкость из стеклопластика, железобетона или полипропилена. Накапливает стоки до уровня пуска насосов. Объём подбирается из расчёта пикового притока. |
| Погружные насосы | Основной рабочий орган КНС. Устанавливаются попарно (рабочий + резервный). Работают в автоматическом режиме по сигналу датчиков уровня. |
| Напорный трубопровод | Выходной трубопровод, по которому стоки подаются в сеть. Оснащается обратными клапанами и задвижками для каждого насоса. |
| Система управления (ШУН) | Шкаф управления насосами с автоматикой: датчики уровня, защита от «сухого хода», чередование насосов, аварийная сигнализация. |
| Датчики уровня | Поплавковые выключатели или ультразвуковые датчики. Управляют циклами включения/отключения насосов и подают сигнал аварийного переполнения. |
| Решётка/дробилка | Защищает насосы от крупных включений. На современных КНС применяются измельчители (дробилки), позволяющие отказаться от регулярной очистки решёток. |
| Люки и вентиляция | Доступ для обслуживания и замены оборудования. Принудительная вентиляция обязательна для работы персонала в подземных КНС. |
Виды канализационных насосных станций
В зависимости от назначения, производительности и условий монтажа КНС делятся на несколько типов:
По конструктивному исполнению
| Тип КНС | Особенности | Область применения |
|---|---|---|
| Подземная (заглублённая) | Резервуар и насосы полностью ниже уровня земли, на поверхности — только люки и ШУН | Жилые кварталы, дороги, объекты без возможности поверхностного строительства |
| Наземная (модульная) | Блок-контейнер с насосным оборудованием устанавливается на поверхности, резервуар частично заглублён | Промышленные предприятия, временные объекты, удалённые площадки |
| Блочно-комплектная (заводская) | Полностью изготавливается на заводе, доставляется в виде готового изделия, монтируется за 1–3 дня | Малые и средние объекты: коттеджные посёлки, школы, больницы |
| Железобетонная (монолитная) | Резервуар возводится из железобетона на месте, оборудование монтируется отдельно | Крупные объекты с расходом от 500 м³/сут и выше |
По производительности
- Малые КНС — до 50 м³/ч. Для частных домов, небольших посёлков, кафе, автомоек.
- Средние КНС — 50–500 м³/ч. Для жилых микрорайонов, промышленных объектов, торговых центров.
- Большие КНС — свыше 500 м³/ч. Для городских канализационных систем, крупных промышленных зон.
Важно: производительность КНС рассчитывается по пиковому суточному притоку сточных вод с коэффициентом неравномерности. Занижение расчётной производительности приводит к регулярному переполнению резервуара и аварийным сбросам.
Монтаж КНС: этапы и требования
Монтаж канализационной насосной станции — многоэтапный процесс, требующий проектной документации, соблюдения строительных норм и квалификации исполнителей. В Казахстане монтаж КНС регулируется СН РК 4.01-02 и СП РК 4.01-101.
- Проектирование. Разработка технологической части: расчёт производительности, подбор насосов, проектирование трубопроводов и системы автоматики. На этом этапе определяют тип и размер резервуара, глубину заложения, схему электроснабжения.
- Земляные работы. Отрывка котлована под резервуар КНС с учётом габаритов, уровня грунтовых вод и характеристик грунта. При высоком УГВ применяют водопонижение. Дно котлована выравнивают и уплотняют.
- Устройство основания. Бетонная плита или щебёночная подготовка под резервуар. Для стеклопластиковых ёмкостей обязательна монолитная железобетонная плита с анкерными болтами — для защиты от всплытия при высоком УГВ.
- Установка резервуара. Опускание резервуара краном в котлован, выверка вертикальности, крепление к анкерной плите. Параллельно выполняют подключение входящих самотёчных трубопроводов.
- Монтаж насосов и трубопроводов. Установка погружных насосов на направляющие, монтаж напорных трубопроводов с обратными клапанами и задвижками, обвязка внутри резервуара.
- Монтаж электрики и автоматики. Прокладка кабелей, установка шкафа управления (ШУН), подключение датчиков уровня, настройка уставок включения/отключения насосов, системы аварийной сигнализации.
- Засыпка и благоустройство. Послойная засыпка котлована мягким грунтом или песком с трамбовкой. Установка люков, ограждений, таблички КНС.
- Пуско-наладочные работы. Пробный пуск, проверка герметичности резервуара и трубопроводов, настройка автоматики, испытания под нагрузкой, сдача по акту.
Типичные ошибки при монтаже КНС: занижение объёма резервуара, отсутствие резервного насоса, неправильный подбор обратных клапанов (гидроудар), недостаточная глубина заложения входящего трубопровода. Всё это приводит к авариям и дорогостоящему ремонту в первые годы эксплуатации.
Подбор насосов для КНС
Насосы — ключевой элемент канализационной насосной станции. От правильного выбора зависит надёжность и экономичность всей системы.
| Параметр выбора | Пояснение |
|---|---|
| Производительность (Q), м³/ч | Должна соответствовать пиковому притоку сточных вод. Рабочая точка насоса выбирается в зоне максимального КПД. |
| Напор (H), м вод. ст. | Рассчитывается как сумма геодезического подъёма, потерь давления в трубопроводе и требуемого давления на выходе. |
| Тип рабочего колеса | Для хозяйственно-бытовых стоков — открытое или полуоткрытое рабочее колесо (пропускает волокнистые включения без засора). |
| Температура перекачиваемой среды | Стандартные насосы рассчитаны на температуру до +40°C. Для горячих стоков (промышленность) — специальное исполнение. |
| Материал корпуса | Чугун или нержавеющая сталь. Для агрессивных промышленных стоков — нержавейка AISI 316L или специальные сплавы. |
| Схема установки | Погружной (наиболее распространён) или консольный/сухой монтаж — для больших КНС с отдельным насосным зданием. |
Стандартная схема КНС предусматривает два насоса: рабочий и резервный. Шкаф управления обеспечивает автоматическое чередование насосов для равномерного износа, а при пиковой нагрузке — их совместную работу.
Обслуживание КНС: регламент и периодичность
Канализационная насосная станция требует регулярного технического обслуживания. Отсутствие планового ТО приводит к засорам, отказу насосов и аварийным ситуациям — переполнению резервуара и несанкционированному сбросу стоков, что влечёт экологические штрафы.
| Вид работ | Периодичность |
|---|---|
| Визуальный осмотр, проверка уровней и сигнализации | Еженедельно |
| Очистка решёток от накопившихся включений | 1–2 раза в месяц |
| Проверка работы насосов, замер токов и вибрации | Ежемесячно |
| Проверка и смазка подшипников, уплотнений | Каждые 3–6 месяцев |
| Промывка резервуара-накопителя | 2 раза в год |
| Полная ревизия насосов (разборка, замена уплотнений) | 1 раз в год |
| Проверка и тестирование системы автоматики и сигнализации | 1 раз в год |
| Проверка состояния антикоррозионного покрытия резервуара | 1 раз в 2–3 года |
Сервисное обслуживание КНС по договору обеспечивает круглосуточный мониторинг, оперативный выезд при аварийных ситуациях и плановые ТО силами специализированной организации. Это снижает риск простоев и затраты на экстренный ремонт.
Стоимость КНС: из чего складывается цена
Итоговая стоимость канализационной насосной станции в Казахстане зависит от нескольких факторов:
- Производительность — чем выше расчётный расход, тем больше резервуар и мощнее насосы
- Глубина заложения — увеличивает объём земляных работ и стоимость монтажа
- Материал резервуара — стеклопластик дешевле в монтаже, железобетон надёжнее для крупных объектов
- Марка насосного оборудования — насосы Flygt (Xylem), Grundfos, WILO, KSB имеют разный ценовой диапазон
- Уровень автоматизации — базовый ШУН или SCADA-система с удалённым мониторингом
- Удалённость объекта — доставка и транспортные расходы
Ориентировочная стоимость блочно-комплектной КНС производительностью 10–30 м³/ч «под ключ» в Алматы составляет от 5 до 15 млн тенге. Крупные объекты с производительностью 100+ м³/ч рассчитываются индивидуально после технического задания и геологического обследования.
Почему выбирают блочно-комплектные КНС
Современные блочно-комплектные канализационные насосные станции из стеклопластика имеют ряд преимуществ перед традиционными железобетонными:
- Полная заводская готовность — минимальный срок монтажа (1–3 дня против нескольких недель)
- Малый вес — не требуется тяжёлая техника для монтажа небольших станций
- Коррозионная стойкость — стеклопластик не подвержен воздействию сточных вод и грунтовых вод
- Герметичность — нет риска фильтрации стоков в грунт и загрязнения почвы
- Долговечность — срок службы до 50 лет при соблюдении регламента обслуживания
- Возможность перемещения на другой объект при необходимости
КНС в Казахстане: нормативная база
Проектирование и монтаж КНС на территории Республики Казахстан регулируется следующими документами:
- СН РК 4.01-02 — Канализация. Наружные сети и сооружения
- СП РК 4.01-101 — Проектирование систем водоотведения
- Экологический кодекс РК — требования к недопущению сброса неочищенных стоков
- Технический регламент ТС «О безопасности машин и оборудования» — для насосного оборудования
Эксплуатация КНС без разрешительной документации и проектной документации влечёт административную ответственность и предписание об устранении нарушений со стороны органов экологического контроля и санэпиднадзора.
Часто задаваемые вопросы о КНС
Сколько насосов должно быть в КНС?
Минимально — два насоса (рабочий и резервный). Для крупных КНС предусматривают 3 и более насосов с возможностью их совместной работы при пиковых нагрузках. Работа без резервного насоса не допускается нормами проектирования.
Нужна ли КНС для частного дома?
Да, если рельеф участка ниже точки подключения к городской канализации или расстояние до коллектора значительное. Для частных домов и небольших коттеджных посёлков применяют малые погружные КНС производительностью 5–20 м³/ч, которые монтируются за 1–2 дня.
Как часто нужно обслуживать КНС?
Минимальный регламент — ежемесячная проверка насосов и работы автоматики, промывка резервуара 2 раза в год, ревизия насосов 1 раз в год. Конкретный регламент уточняется по паспорту оборудования и условиям эксплуатации.
Можно ли расширить существующую КНС?
Да, при наличии резерва по объёму резервуара и диаметру трубопроводов возможна замена насосов на более производительные или добавление дополнительных агрегатов. Если ёмкость резервуара не соответствует новому расходу — проектируется дополнительная или новая станция.
